宜昌N/NB冷凝泵

作者:admin 发表时间:2015-11-23 16:13:21


本公司专业技术人员免费帮您选型 服务热线18232962233  微信同步 我们将耐心为您服务!欢迎您来电咨询!

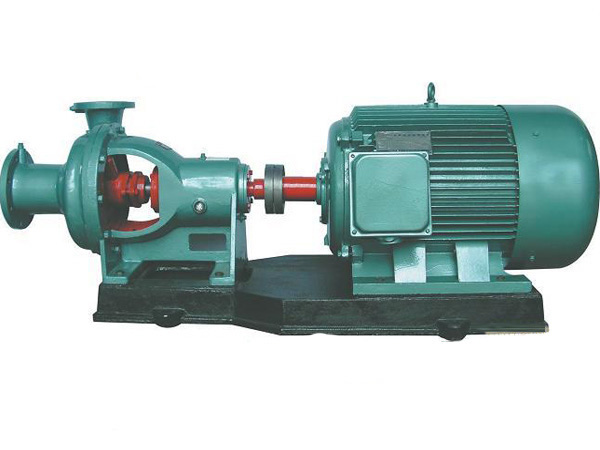

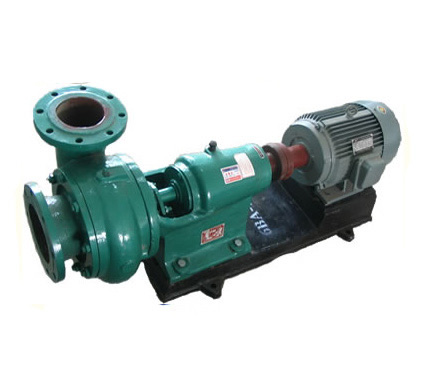

N型冷凝泵为悬臂式单吸两级卧式离心泵,吸入口在轴向方向,吐出口垂直方向。为了降低汽蚀余量,6N6,150N110型泵带有诱导轮,用于火力发电厂输送冷凝水及类似于凝水或物理化学性质类似清水的其他液体。该泵有较好的吸入性能。100N130和150N110型泵可输送温度120℃以下的液体,其他泵输送液体温度不能超过80℃,100N130和150N110型泵分别在填料函体和填料压盖处通如冷却水后可作疏水泵用。

N型冷凝泵型号举例说明

例如:

3N6×2和4N6的冷凝泵含义为

3或4——吸入管直径以25除。

N——卧式悬臂冷凝水泵。

6——设计单级扬程被10除后取整数,即单级扬程为60米左右。

2——级数,表示该泵有两级。

A——叶轮经过切割,外径减小。

N型冷凝泵有卧式悬臂单级、两级、单级带诱导轮等结构形式,共有10个品种,单级的有3N6、4N6A、100N130及100N160;两级的有2.5N3×2、3N6×2及4N6×2,单级带诱导轮的有6N6、150N110。2、三个品种支承部分结构相同,主要件有托架、前后铀承压盖和铀组合定位在托架上的前后径向滚珠铀承上,滚球铀承亦承受未被平衡的铀向力。用稀油润滑,油量可从油标看出。前后铀承压盖均装有毛毡密封圈做为铀封以防漏油。管堵处的孔用来灌油。清洗换油时从丝孔将油放出。3、密封和传动泵采用软填料密封,在铀封处装有可更换的铀套。泵通过弹性联铀器由电动机驱动,从传动方向看,泵为逆时针方向旋转。4、单级:N型冷凝泵主要件有黄铜80-3铸成的叶轮通过键固定在由45号优质碳素钢制成的铀上,叶轮装在有耐磨铸铁HT20-40铸成的泵体,泵盖所构成的泵工作室内,动力机通过联铀器带动支在铀承中的铀和叶轮,泵就工作,耐磨铸铁HT20-40制成的铀套,与衬套(指6N6和4N6×2)之间有着水润滑的铀承的作用,泵休后的填料函内装有填料环,及填料油浸石墨石棉绳,开口填料压盖,借助加长双头螺栓压紧填料,并可调整松紧,外部引入高天大气压的密封水,通过接管对准填料环在整个填料函内就形成隔绝空气侵入泵内的密封腔,同时阴止泵内水向外流,仅有少量的润滑水滴出。在叶轮上开有平衡孔。使高压区与进口低压区沟通从而消除铀向推力,为了防止磨损泵体和泵盖,易于修理,达到良好密封,在泵体,泵盖上装有密封环,泵体上部备有丝孔作为放气用,停车检修时,泵中之水从丝孔放出,为了方便泵体和泵盖的抓缷备有起盖螺钉,进出口均备有测压孔。

N、NB、NBA型泵为单级单吸悬臂式离心泵,N型有两级结构,其余为卧式结构。泵有带诱导轮和不带诱带轮两种结构式。
